MS Scherenarbeitsbühne GS 2032

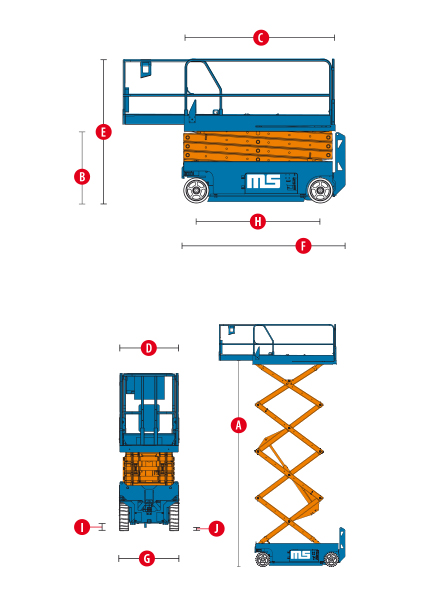

Abmessungen
Arbeitshöhe max. | 7,90 m |
A) Plattformhöhe max. | 5,90 m |
B) Plattformhöhe eingefahren | 1,03 m |
C) Plattformlänge außen | 2,26 m |
Plattformlänge ausgeschoben | 3,18 m |
Plattformausschub | 0,91 m |
D) Plattformbreite außen | 0,81 m |
Geländerhöhe: klappbares Geländer | 1,10 m |
E) Höhe eingef. / Klappbares Geländer | 2,13 m |
Höhe Geländer heruntergeklappt | 1,78 m |
F) Länge eingefahren / ausgefahren | 2,44 m / 3,33 m |
G) Breite | 0,81 m |
H) Radstand | 1,85 m |
I) Bodenfreiheit (Mitte) | 9,5 cm |
J) - mit ausgef. Lochfahrschutz | 2 cm |
Leistung
Max. Pers. a. d. Plattf. (innen / außen) | 2 / 1 |
Tragfähigkeit / Eigengewicht | 363 kg / 1.825 kg |
Fahrgeschwindigkeit ein- / ausgef. | 3,5 km/h / 0,8 km/h |
Steigfähigkeit eingefahren | 30% |
Wenderadius innen / außen | Null / 2,13 m |
Hub- / Senkzeit | 30 / 34 Sek. |
Steuerung | proportional |
Antrieb | Zweirad-Vorderradantrieb |
Antriebart | 24 V (4 x 6 V 225 Ah Batterien) |
Mehrfachscheibenbremsen | Zweirad-Hinterachse |
Nichtmarkierende Vollgummireifen | 38 x 13 x 28 cm / 15 x 5 x 11 in |
Detaillierte Informationen entnehmen Sie der PDF-Datei.
